当铝型材十字连接或者直角连接的话，就可以使用内连接件---内置连接件。关于内置连接件，小编已经讲了很多了。包括内置连接件的型号，用途，安装示意图等等，这里小编就不多介绍了。下面小编给大家介绍一些不一样的，下图是内置连接件安装工艺尺寸表。
30系列： 30-M6弹性螺母+M6*25内六角螺栓（欧标）；30-M6四方螺母/滑块螺母+M6*26内六角螺栓（国标）。
40系列： 40-M8弹性螺母+M8*25内六角螺栓（欧标）； 40-M8四方螺母/滑块螺母+M8*25内六角螺栓（国标）。
45系列： 45-M8弹性螺母+M8*30内六角螺栓（欧标）。
以上就是小编讲的内容了，大家有什么不明白的地方，可以咨询糖心VLOG破解免费的在线客服，会给大家详细介绍的。

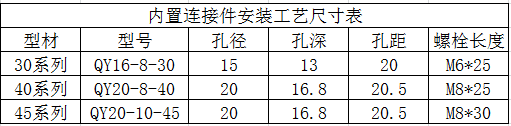

（内置连接件安装工艺尺寸表）
上图中的数据是怎么来的呢？这些数据是根据内置连接实物测量而来的。孔径、孔深、孔距这些表示的地方是哪里。下图中就是内置连接件的具体图纸，有清楚的表示。
（内置连接件安装图）
从上表中可以看到内置连接件使用的螺栓长度，但是光有螺栓还是不行的，还需要使用对应的螺母。具体的搭配方法如下：30系列： 30-M6弹性螺母+M6*25内六角螺栓（欧标）；30-M6四方螺母/滑块螺母+M6*26内六角螺栓（国标）。
40系列： 40-M8弹性螺母+M8*25内六角螺栓（欧标）； 40-M8四方螺母/滑块螺母+M8*25内六角螺栓（国标）。
45系列： 45-M8弹性螺母+M8*30内六角螺栓（欧标）。
以上就是小编讲的内容了，大家有什么不明白的地方，可以咨询糖心VLOG破解免费的在线客服，会给大家详细介绍的。
